MB-工業總線滑環是針對各類總線（包括CC-LINK、EtherCAT、EnterBUS,CanBUS、ProfiBUS、ProfiNET、DeviceNet,RS422、RS485、PLC)等而設計開發的一款工業總線專用滑環，采用特殊工藝的復合鍍層工藝，保證接觸的長期可靠性，保證不丟包不報警，不延時。主要應用于工業自動化控制中的各類編碼器，伺服電機以及各類控制器之間的總線通訊，如鋰電池設備，各類高端智能化設備，各類激光類設備等；
| 產品等級表 | |||
| 產品等級代號 | 最高轉速 | 工作壽命 | 接觸材料 |
| VC（通用級） | 200RPM | 1500萬轉 | 貴金屬 |
| VD（工業級） | 600RPM | 8000萬轉 | 鍍金-鍍金 |
| VH（高端級） | 1000RPM | 1.5億轉 | 金合金 |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG16#鍍錫鐵氟龍 | AWG22#或者總線電纜 |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 轉動扭矩 | 0.1N.m；+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||

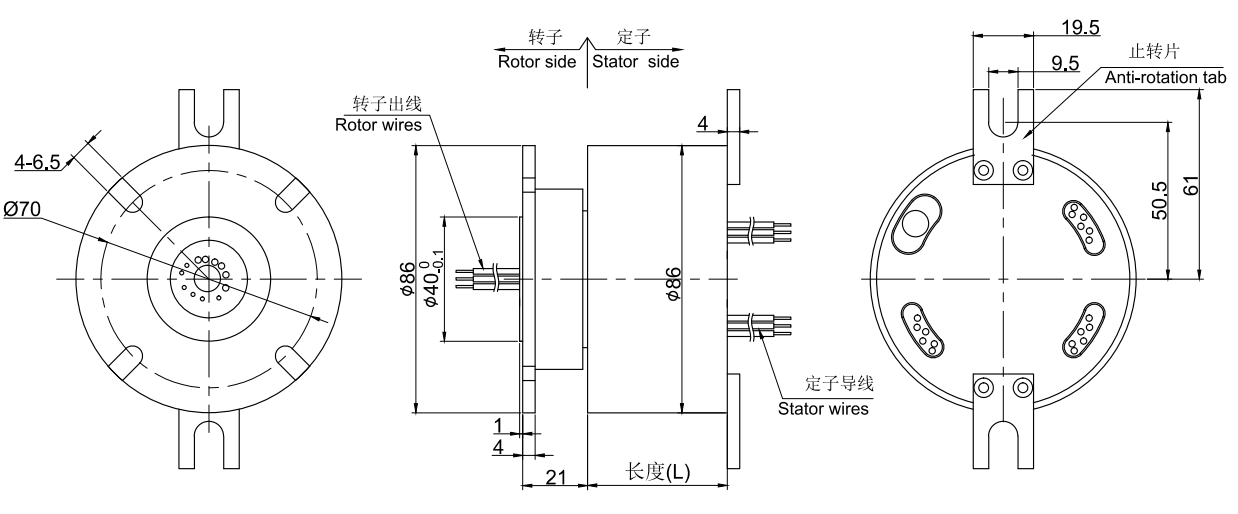

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。 10A和信號(5A) 可以任意組合，詳細請咨詢客服。工業總線滑環，ProfiNET滑環，DeviceNet導電滑環集電環可在標準產品上進行非標定制，請咨詢客服。 標準圖紙
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
經過多年的經驗積累，默孚龍擁有20萬多個產品3D圖檔數據庫，
由于互聯網的開放性和同行競爭，需要產品3D圖檔的客戶請留下電子郵箱或者QQ。
審核完聯系方式后，我們的系統將在5分鐘內把3D自動發動到您的電子郵箱！
